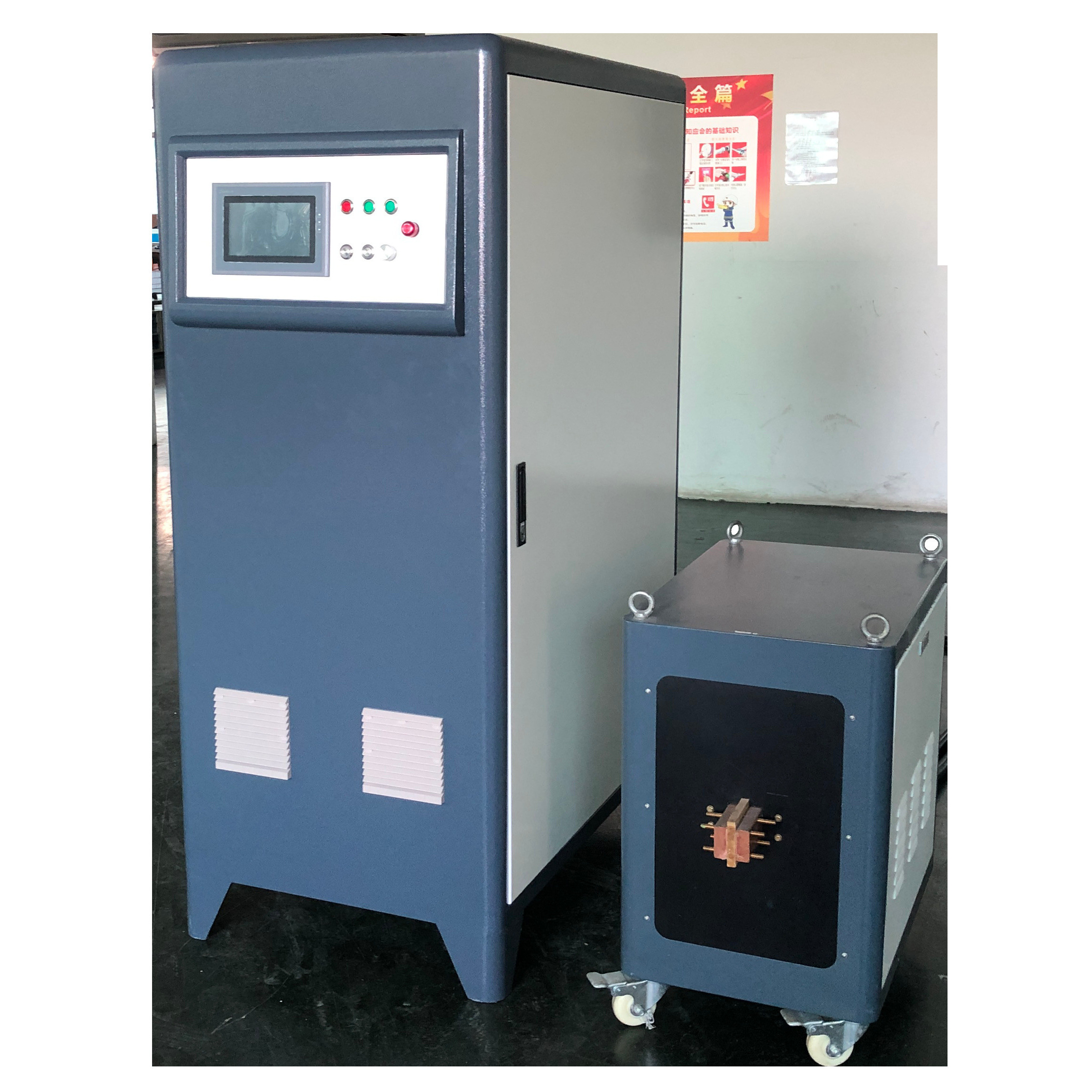

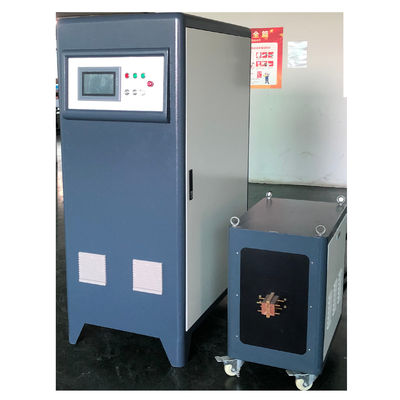

শ্যাফ্ট গিয়ারের জন্য 4000A 160KW 100KHZ ডিজিটাল কন্ট্রোল ইন্ডাস্ট্রিয়াল ইন্ডাকশন হিটিং মেশিন
আবেশ উত্তাপন
ইন্ডাকশন হিটিং হল ইলেক্ট্রোম্যাগনেটিক ক্রিয়া দ্বারা উপকরণগুলিকে গরম করা।একটি ভোল্টেজ একটি পরিবাহী উপাদানে প্রবর্তিত হয় এবং এর ফলে কারেন্ট প্রবাহের ক্ষতি তাপ হিসাবে দেখা হয়।
যখন একটি কুণ্ডলী (ইন্ডাকটর) এর মধ্য দিয়ে একটি বিকল্প প্রবাহ প্রবাহিত হয় তখন কয়েলের চারপাশে এবং তার মধ্যে একটি ভিন্ন চৌম্বক ক্ষেত্র তৈরি হয়।যখন কয়েলটি পরিবাহী উপাদান (ওয়ার্কপিস) এর কাছাকাছি থাকে বা কাছাকাছি থাকে, তখন পরিবর্তিত চৌম্বক ক্ষেত্র ওয়ার্কপিসে একটি ভোল্টেজের সাথে সংযোগ স্থাপন করে এবং প্ররোচিত করে।ফলস্বরূপ কারেন্ট প্রবাহ বিচ্ছিন্ন এডি স্রোত হতে পারে ওয়ার্কপিসের মধ্যে সেট আপ করা বা ট্রান্সফরমার অ্যাকশনের উপর ভিত্তি করে প্রবাহিত স্রোত।বর্তমান প্রবাহে উপাদানের সহজাত বৈদ্যুতিক প্রতিরোধের ফলে ওয়ার্কপিস গরম হয়।একটি ভাল পরিকল্পিত ইন্ডাকশন হিটিং ইনস্টলেশন উপাদানের বৈশিষ্ট্যগুলিকে উত্তপ্ত করার জন্য বিবেচনা করে যার মধ্যে রয়েছে প্রতিরোধ ক্ষমতা, ব্যাপ্তিযোগ্যতা (চৌম্বকীয় বৈশিষ্ট্য), অংশ জ্যামিতি, ভর এবং প্রয়োজনীয় গরম করার হার।ইন্ডাকশন ইনস্টলেশনের বৈশিষ্ট্যগুলি তারপরে গরম করার প্রয়োজনীয়তা মেটাতে নির্বাচন করা হয়।অপারেশনাল ফ্রিকোয়েন্সি, পাওয়ার রেটিং, আউটপুট হেড কনফিগারেশন, পাওয়ার ঘনত্ব এবং সামগ্রিক দক্ষতা বিবেচনায় নেওয়া হয়।
সাধারণ আবেদন
আপনি ধাতুবিদ্যা থেকে সেমিকন্ডাক্টর শিল্প পর্যন্ত অনেক সেক্টরে আনয়ন যন্ত্রপাতি খুঁজে পেতে পারেন।সবচেয়ে সাধারণ অ্যাপ্লিকেশনের মধ্যে রয়েছে আরও ম্যানিপুলেশনের জন্য ধাতব ওয়ার্কপিসকে শক্ত করা, গলে যাওয়া এবং জাল করা।ইন্ডাকশন হিটিং আইটেমগুলিকে ঢালাই এবং সোজা করার জন্যও সহায়ক যা নির্দিষ্ট পরিবর্তনের প্রয়োজন।
শিল্প সুবিধাগুলি অনেক মেশিনিং প্রক্রিয়ার জন্য ইন্ডাকশন হিটিং ব্যবহার করে কারণ এটি শক্তি সাশ্রয়ী এবং বিদ্যুৎ ও উপকরণের খরচ কমিয়ে দেয়।এটি বেশ নিরাপদ, এটি বিবেচনা করে যে এটি খোলা শিখা ব্যবহার করে না, এবং মেশিনের অংশ এবং ওয়ার্কপিস কয়েলের অধীন নয় ঠান্ডা থাকে।
শ্যাফ্ট গিয়ারের জন্য 4000A 160KW 100KHZ ডিজিটাল কন্ট্রোল ইন্ডাস্ট্রিয়াল ইন্ডাকশন হিটিং মেশিনের প্রযুক্তিগত পরামিতি:
| মডেল | DSPGY-160AB (তিন ফেজ) |
| কাজের শক্তি | 340V-430V |
| ইনপুট বর্তমান | 240A |
| আউটপুট শক্তি | 160KW |
| ওঠানামা ফ্রিকোয়েন্সি | 30-80KHZ |
| আউটপুট বর্তমান | 400-4000A |
| শীতল জলের প্রবাহ হার | 0.08-0.16Mpa 10L/মিনিট |
| জল তাপমাত্রা সুরক্ষা পয়েন্ট | 40C |
| পণ্যের আকার | প্রধান: 810x570x1150 মিমি |
| ট্রান্সফরমার: 850x420x750 মিমি | |
| নেট ওজন | প্রধান: 130 কেজি |
| ট্রান্সফরমার: 85 কেজি |
ডেলিভারি সময়: 7 কর্মদিবসের মধ্যে।
শিপিং মেয়াদ: সমুদ্র দ্বারা, বায়ু দ্বারা, এক্সপ্রেস দ্বারা।
অতিরিক্ত আনুষাঙ্গিক চয়ন গ্রহণ:
1>চিলার
2> গ্রাহক নকশা কুণ্ডলী
3>ইনফ্রারেড থার্মোমিটার
4>ব্যাক আপ ইলেকট্রনিক বোর্ড
5> ফোরজিং ফার্নেস, মেল্টিং ফার্নেস, হার্ডেনিং ফিক্সচার
1. গরম করা (গরম ফোরজিং, গরম ফিটিং এবং গন্ধ)
হট ফোরজিং এর লক্ষ্য হল নির্দিষ্ট তাপমাত্রার (বিভিন্ন উপকরণের বিভিন্ন তাপমাত্রার প্রয়োজন হয়) কাজের টুকরোগুলিকে পাঞ্চ প্রেস, ফোরজিং মেশিন বা অন্যান্য সরঞ্জামের সাহায্যে ফোরজিং প্রেসের মাধ্যমে অন্য আকারে তৈরি করা, উদাহরণস্বরূপ, ঘড়ির কেস গরম এক্সট্রুশন, ঘড়ি ফ্ল্যান, হ্যান্ডেল , ছাঁচের আনুষঙ্গিক জিনিসপত্র, রান্নাঘর এবং টেবিলের গুদাম, আর্ট ওয়্যার, স্ট্যান্ডার্ড অংশ, ফাস্টেনার, তৈরি যান্ত্রিক অংশ, ব্রোঞ্জ লক, রিভেট, স্টিলের পিন এবং পিন।
হট ফিটিং বলতে গরম সম্প্রসারণ বা গরম গন্ধের নীতির উপর ভিত্তি করে গরম করার মাধ্যমে বিভিন্ন ধাতু বা ধাতুর সাথে অধাতুর সংযোগকে বোঝায়, উদাহরণস্বরূপ, অ্যালুমিনিয়াম শীট এবং স্পিকার ওয়েব, ইস্পাত এবং প্লাস্টিকের যৌগ সহ কম্পিউটার রেডিয়েটারের তামার কোরের এমবেডেড ওয়েল্ডিং। টিউব, অ্যালুমিনিয়াম ফয়েলের সিলিং (টুথ পেস্টের খোসা), মোটর রটার এবং নলাকার বৈদ্যুতিক গরম করার উপাদানের সিলিং।
গলানোর প্রধান লক্ষ্য উচ্চ তাপমাত্রা ব্যবহার করে ধাতুকে তরলে গলে যাওয়া, যা মূলত লোহা, ইস্পাত, তামা, অ্যালুমিনিয়াম, দস্তার পাশাপাশি বিভিন্ন মহৎ ধাতুর গলানোর ক্ষেত্রে প্রযোজ্য।
2. হিট ট্রিটমেন্ট (সারফেস কোঞ্চ)
বিভিন্ন হার্ডওয়্যার এবং সরঞ্জাম যেমন প্লায়ার, রেঞ্চ, হাতুড়ি, কুড়াল, স্ক্রুইং টুলস এবং শিয়ার (অর্চার্ড শিয়ার) এর জন্য নিভিয়ে দিন।
বিভিন্ন অটোমোবাইল এবং মোটরসাইকেল ফিটিং, যেমন ক্র্যাঙ্কশ্যাফ্ট, কানেক্টিং রড, পিস্টন পিন, চেইন হুইল, অ্যালুমিনিয়াম হুইল, ভালভ, রক আর্ম শ্যাফ্ট, সেমি ড্রাইভ শ্যাফ্ট, ছোট খাদ এবং কাঁটা। বিভিন্ন বৈদ্যুতিক সরঞ্জাম, যেমন গিয়ার এবং অক্ষ।
মেশিন টুলস, যেমন লেদ ডেক এবং গাইড রেলের জন্য নিভিয়ে ফেলুন।
বিভিন্ন হার্ডওয়্যার ধাতব অংশ এবং মেশিনযুক্ত যন্ত্রাংশ, যেমন শ্যাফ্ট, গিয়ার (চেইন হুইল), ক্যাম, চক এবং ক্ল্যাম্প ইত্যাদির জন্য শান্ত করুন।
হার্ডওয়্যার ছাঁচ, যেমন ছোট-আকারের ছাঁচ, ছাঁচের আনুষঙ্গিক এবং ছাঁচের ভিতরের গর্তের জন্য নিভিয়ে ফেলুন।
3. ঢালাই (ব্রেজ ওয়েল্ডিং, সিলভার সোল্ডারিং এবং ব্রেজিং)
বিভিন্ন হার্ডওয়্যার কাটিং টুলের ওয়েল্ডিং, যেমন ডায়মন্ড টুল, অ্যাব্রেসিভ টুল, ড্রিলিং টুল, অ্যালয় করাত ব্লেড, হার্ড অ্যালয় কাটার, মিলিং কাটার, রিমার, প্ল্যানিং টুল এবং সলিড সেন্টার বিট।
বিভিন্ন হার্ডওয়্যার মেকানিক্যাল গ্যাজেটের ঢালাই: একই জাতের বা বিভিন্ন জাতের ধাতুর সিলভার সোল্ডারিং এবং ব্রেজিং, যেমন হার্ডওয়্যার টয়লেট এবং রান্নাঘরের পণ্য, রেফ্রিজারেটিং কপার ফিটিং, ল্যাম্প ডেকোরেশন ফিটিং, প্রিসিশন মোল্ড ফিটিং, হার্ডওয়্যার হ্যান্ডেল, এগবিটার, অ্যালয় স্টিল এবং স্টিল। , ইস্পাত এবং তামার পাশাপাশি তামা এবং তামা।
যৌগিক পাত্র নীচে ঢালাই প্রধানত বৃত্তাকার, বর্গাকার পাশাপাশি অন্যান্য অনিয়মিত প্লেইন পাত্র নীচের ব্রেজ ঢালাই প্রযোজ্য.এটি অন্যান্য ধাতুর প্লেইন ব্রেজ ওয়েল্ডিংয়ের ক্ষেত্রেও প্রযোজ্য।
বৈদ্যুতিক হট-ওয়াটার কেটলির গরম করার ডিস্কের ঢালাই মূলত স্টেইনলেস স্টীল ফ্ল্যাট বেস, অ্যালুমিনিয়াম শীট এবং বিভিন্ন ধরণের নলাকার বৈদ্যুতিক গরম করার উপাদানগুলির ব্রেজ ওয়েল্ডিংকে বোঝায়।
4. অ্যানিলিং (টেম্পারিং এবং মড্যুলেশন)
বিভিন্ন স্টেইনলেস স্টিল পণ্যের অ্যানিলিং, যেমন স্টেইনলেস স্টিল বেসিন, অ্যানিলড এবং এক্সট্রুড ক্যান, অ্যানিলড ফোল্ডেড এজ, অ্যানিলড সিঙ্ক, স্টেইনলেস স্টিল টিউব, টেবিলওয়্যার এবং কাপ।
গলফ বল হেড, কিউ, ব্রাস লক, হার্ডওয়্যার কপার ফিটিং, রান্নাঘরের ছুরির হাতল, ব্লেড, অ্যালুমিনিয়াম প্যান, অ্যালুমিনিয়াম পেল, অ্যালুমিনিয়াম রেডিয়েটর এবং বিভিন্ন অ্যালুমিনিয়াম পণ্যের মতো অন্যান্য ধাতব কাজের টুকরোগুলির অ্যানিলিং।
ইন্ডাকশন হিটিং প্রক্রিয়ার সুবিধা:
পদার্থের উত্তাপ শারীরিক যোগাযোগ ছাড়াই সঞ্চালিত হয়।তাপ পরিবর্তনশীল দ্বারা প্রভাবিত না হয়েই সামঞ্জস্যপূর্ণ থাকে, যেমন যোগাযোগ প্রতিরোধ বা পৃষ্ঠের অবস্থার পরিবর্তনের মাধ্যমে তাপ স্থানান্তরের হার।উত্তাপ প্রতিরক্ষামূলক বায়ুমণ্ডলে বা সরাসরি আবরণের মাধ্যমে সঞ্চালিত হতে পারে।চৌম্বক ক্ষেত্র প্লাস্টিক বা সিরামিকের মতো অ পরিবাহী পদার্থকে প্রভাবিত করে না।ফটোতে একটি ইন্ডাকশন কয়েল দেখানো হয়েছে যা একটি ব্রেজিং অপারেশনে উপাদানগুলিকে বেছে বেছে গরম করে, যখন সেগুলি একটি নিষ্ক্রিয় গ্যাস বায়ুমণ্ডল সহ একটি বেল জারের ভিতরে স্থির থাকে।
ইন্ডাকশন হিটিং অপারেটরকে বিপদে ফেলতে বা অস্বস্তি সৃষ্টি করতে বা প্রক্রিয়াটিকে অস্পষ্ট করার জন্য খোলা শিখা, গরম বায়ু বিস্ফোরণ, দীপ্তিমান তাপ বা গরম সোল্ডারিং লোহার প্রয়োজন হয় না।অ-পরিবাহী উপকরণ প্রভাবিত হয় না এবং ক্ষতি ছাড়াই হিটিং জোনের কাছাকাছি অবস্থিত হতে পারে।ডানদিকে বড় টার্মিনালটি দ্রুত এবং নিরোধকের ক্ষতি ছাড়াই সোল্ডার করা হয়।
হিটিং কয়েলগুলি প্রয়োজনীয় অবস্থানটিকে সঠিকভাবে গরম করার জন্য কনফিগার করা হয়েছে।বিভিন্ন কয়েলের আকৃতি, ওয়ার্কপিস থেকে দূরত্ব এবং টার্ন স্পেসিং ভর এবং উপকরণের পার্থক্যের জন্য ক্ষতিপূরণ দিয়ে অংশগুলিকে সমান গরম করার অনুমতি দেয়।একটি উদাহরণ হল একটি আকৃতির কয়েল যা সমানভাবে একটি রাইফেল বোল্টের হ্যান্ডেল এবং বোল্টকে উত্তপ্ত করে।একটি সঠিক তাপ প্যাটার্ন অভিজ্ঞতা এবং পরীক্ষার ভিত্তিতে একটি নির্দিষ্ট আকারে কয়েল গঠন করে অর্জন করা হয়।
উত্তাপ চক্র থেকে চক্র এবং অংশ থেকে অংশ অভিন্ন।ইনকামিং পাওয়ারের তারতম্যের জন্য স্বয়ংক্রিয়ভাবে ক্ষতিপূরণ দেওয়া হয়।কোন ওয়ার্ম আপ সময় প্রয়োজন হয় না.সময়ের চক্র ধারাবাহিক ফলাফল প্রদান করে।এই ক্যাথেটার টিপিং অপারেশনটি এমন একটি প্রক্রিয়ার একটি উদাহরণ যা একটি অভিন্ন পণ্য নিশ্চিত করার জন্য সঠিক তাপ ইনপুট প্রয়োজন।
সলিড স্টেট ইন্ডাকশন হিটিং তাৎক্ষণিক তাপ চালু বা বন্ধ করার অনুমতি দেয়।বিদ্যুতের মাত্রা সমগ্র গরম করার চক্র জুড়ে পরিবর্তিত হতে পারে।স্ট্যান্ডার্ড পিএলসি বা তাপমাত্রা নিয়ন্ত্রক ব্যবহার করে একটি প্রক্রিয়ার ক্লোজড লুপ ইন্টারফেস সহজেই সম্পন্ন করা হয়।উদাহরণস্বরূপ, প্রয়োগকৃত ফ্লাক্স শুকানোর জন্য কম শক্তির তাপ দিয়ে শুরু করে সরঞ্জামগুলি ব্রেজ করা যেতে পারে।এটি দ্রুত ব্রেজিং তাপমাত্রা অর্জনের জন্য সম্পূর্ণ শক্তি এবং অবশেষে অতিরিক্ত গরম না করে ব্রেজিং তাপমাত্রায় সংক্ষিপ্তভাবে ধরে রাখার শক্তি হ্রাস করে।
ইন্ডাকশন হিটিং, যখন সমস্ত খরচ ওজন করা হয়, প্রায়শই দীর্ঘমেয়াদী জন্য সর্বোত্তম এবং সবচেয়ে লাভজনক গরম করার বিকল্প।শক্তি শুধুমাত্র উত্তপ্ত করার অংশে নির্দেশিত হয় এবং জীবাশ্ম জ্বালানী বা উজ্জ্বল গরম করার সিস্টেমের তুলনায় অনেক বেশি দক্ষতা অর্জন করে।কোন ওয়ার্ম আপ সময় প্রয়োজন নেই, ট্যাংক পরিবর্তন করা হবে না, বা যন্ত্রাংশ উপস্থিত না থাকলে তাপ চালু রাখা হবে না।গরম করার ক্রিয়াকলাপগুলি ধারাবাহিকতা বজায় রাখলে ব্যর্থতার হার হ্রাস পায়।ট্যাঙ্কে ব্রেজিং ফিটিং করার মতো কাজগুলি দক্ষ অপারেটরের প্রয়োজন ছাড়াই একের পর এক ইউনিট নির্ভরযোগ্যভাবে করা যেতে পারে।
প্রশ্নঃ কেন ইন্ডাকশন হিটিং ব্যবহার করবেন?
উত্তর: উন্নত প্রক্রিয়া দক্ষতা/স্থানীয়, ধ্রুবক এবং সুনির্দিষ্ট গরম/তাপমাত্রা নিয়ন্ত্রণ/শক্তি সঞ্চয়/উৎপাদন লাইনে একীভূত হওয়ার সম্ভাবনা/উত্তম গুণমান এবং ফলন/কর্মক্ষমতা/দূষণমুক্ত, দ্রুত এবং নিরাপদ প্রযুক্তি/উন্নত কাজের পরিবেশ
প্রশ্ন: কিভাবে একটি উপযুক্ত আনয়ন হিটার নির্বাচন করবেন?
একটি: 1. উচ্চ ক্ষমতা, গরম করার গতি দ্রুত.তাই আপনি যদি দ্রুত গরম করতে চান তবে আপনি একটি উচ্চ ক্ষমতার ইন্ডাকশন হিটার বেছে নিন।
2. উচ্চতর ফ্রিকোয়েন্সি, গরম করার স্তর কম।তাই কিছু পৃষ্ঠ শক্ত করার জন্য, আমরা একটি উচ্চ ফ্রিকোয়েন্সি হিটার ব্যবহার করার পরামর্শ দিই, কিছু সম্পূর্ণ গরম করার জন্য (যেমন ফোরজিং এবং গলানো) আমরা কম ফ্রিকোয়েন্সি হিটার ব্যবহার করার পরামর্শ দিই।
প্রশ্নঃ কেন আমাদের প্রথমে আপনার কাজের অংশের বিশদ বিবরণ বলুন?
উত্তর: আমাদের সরঞ্জামের ধরন নির্বাচন করতে হবে এবং আপনার কাজের অংশের অবস্থা অনুসারে ইন্ডাকশন হিটিং মেশিনটি কাস্টমাইজ করতে হবে।
